[NVIDA cumulus] CumulusCommunity/cumulus-vx 설치

# ChatGPT

Cumulus VX는 스위치와 같은 네트워킹 하드웨어용으로 설계된 네트워크 운영 체제인 Cumulus Linux의 가상 어플라이언스 버전입니다. 이를 통해 사용자는 물리적 하드웨어 없이도 네트워크 구성 및 기능을 시뮬레이션하고 테스트할 수 있습니다. Cumulus VX는 VMware, KVM, VirtualBox 등의 하이퍼바이저에서 실행되므로 사용자는 프로덕션 네트워크에 배포하기 전에 가상 환경에서 Cumulus Linux 기능을 실험해 볼 수 있습니다. 이 가상화 접근 방식을 사용하면 물리적 하드웨어 설정에 따른 비용과 복잡성 없이 네트워크 설계, 테스트 및 학습이 용이해집니다.



Cumulus-vx VM가상화를 띄우기 위해서 Oracle VM 확장패키지 설치 및 vagrant plugin 설치

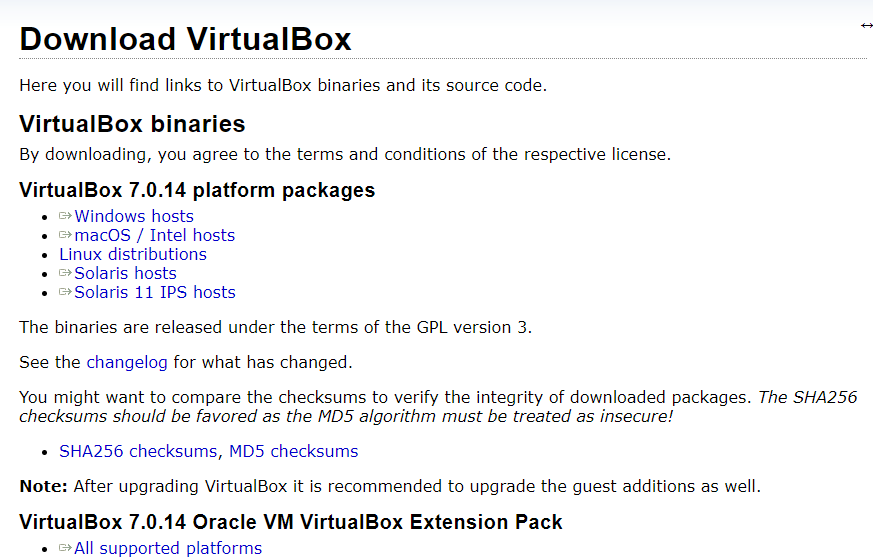

• Oracle_VM_VirtualBox_Extension_Pack-7.0.14 확장 패키지 다운로드

https://www.virtualbox.org/wiki/Downloads

Downloads – Oracle VM VirtualBox

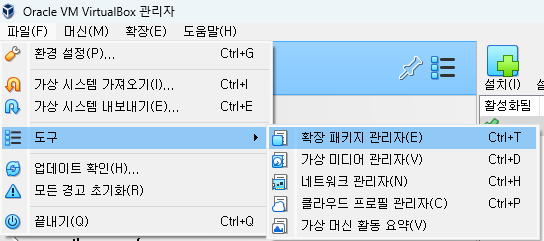

• Oracle VM -> 도구 -> 확장 패키지 관리자 에서 설치하여 다운로드 받은 Oracle_VM_VirtualBox_Extension_Pack-7.0.14.vbox-extpack 를 추가한다.



Vagrantfile 작성

• cumulus 는 https://app.vagrantup.com/CumulusCommunity/boxes/cumulus-vx  에 올라와 있는 파일을 설치
• Vagrantfile 파일 작성

# -*- mode: ruby -*-
# vi: set ft=ruby :

Vagrant.configure("2") do |config|

  #===============#
  # Cumulus nodes #
  #===============#

  #Ansible-Cumulus01
  config.vm.define "ansible-cl01" do |cl|
     cl.vm.box = "CumulusCommunity/cumulus-vx"
#	 cl.vm.box_version = "3.6.0"
	 cl.vm.box_check_update = false
	 cl.vm.provider "virtualbox" do |vb|
	   vb.name = "Ansible-Cumulus01"
	   vb.customize ['modifyvm', :id, '--macaddress1', '080027000061']
	   vb.customize ['modifyvm', :id, '--natnet1', '10.0.61.0/24']
	 end
	 cl.vm.host_name = "ansible-cl01"
   cl.vm.network "public_network", ip: "192.168.56.61"
	 cl.vm.network "private_network", virtualbox__intnet: "swp2", auto_config: false
	 cl.vm.network "private_network", virtualbox__intnet: "swp3", auto_config: false
	 cl.vm.network "private_network", virtualbox__intnet: "swp4", auto_config: false
	 cl.vm.network "forwarded_port", guest: 22, host: 60061, auto_correct: true, id: "ssh"
	 cl.vm.synced_folder "../data", "/vagrant", disabled: true
  end
end

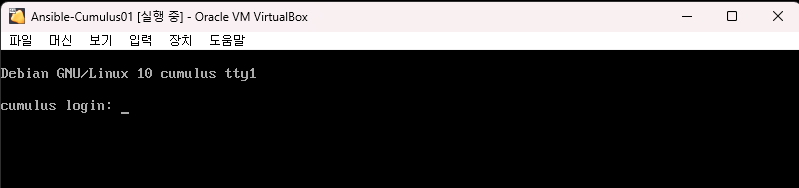

• Vagrant up 실행후 생성된 Oracle VM Cumulus01 파일

• 터미널 접속후 환경설정

     - cumulus 초기 login 는 cumulus / cumulus 로 접속  (또는 vagrant / vagrant)

login as: cumulus
Pre-authentication banner message from server:
| Debian GNU/Linux 10
End of banner message from server
cumulus@192.168.56.61's password:
Linux cumulus 5.10.0-cl-1-amd64 #1 SMP Debian 5.10.189-1+cl5.8.0u16 (2024-01-27) x86_64

Welcome to NVIDIA Cumulus VX (TM)

NVIDIA Cumulus VX (TM) is a community supported virtual appliance designed
for experiencing, testing and prototyping NVIDIA Cumulus' latest technology.
For any questions or technical support, visit our community site at:
https://www.nvidia.com/en-us/support

The registered trademark Linux (R) is used pursuant to a sublicense from LMI,
the exclusive licensee of Linus Torvalds, owner of the mark on a world-wide
basis.
Last login: Sat Apr  6 07:27:34 2024


*****************************************************************
Please send these support file(s) to Networking-support@nvidia.com:
 /var/support/cl_support_ansible-cl01_20240331_075001.txz
 /var/support/cl_support_cumulus_20240331_072156.txz
*****************************************************************

• root 패스워드 변경

$ sudo passwd root
[sudo] password for cumulus:                <---- cumulus 입력

New password:                               <---- root 패스워드 입력
Retype new password:
passwd: password updated successfully       <---- root 패스워드 확인

@ root로 스위칭후 ssh 환경설정

# su - root
# vi /etc/ssh/sshd_config

PermitRootLogin yes
PasswordAuthentication yes

@ sshd_config 파일 수정후 ssh 대몬 재기동

# systemctl restart ssh

• putty 같은 tool로 접속하여 환경 확인 또는 ip 설정 (vargrant 파일로 ip를 192.168.56.61로 설정을 하였으나 안먹힘)

~$ net show configuration

dns
  nameserver
    10.0.61.3 # vrf mgmt

time
  zone
    Etc/UTC

snmp-server
  listening-address localhost

ptp

frr defaults datacenter

log syslog informational

vrf default

vrf mgmt

interface lo

interface mgmt
  address 127.0.0.1/8
  address ::1/128
  vrf-table auto

interface eth0
  address dhcp
  ip-forward off
  ip6-forward off
  vrf mgmt

hostname # Auto-generated by NVUE!

dot1x
  mab-activation-delay 30
  max-number-stations 6
  default-dacl-preauth-filename default_preauth_dacl.rules
  eap-reauth-period 0
  radius

• ip 수동 설정 및 설정 확인

$ nv set interface swp1 ip address 192.168.56.61/24
$ nv config apply


@ IP설정 확인
$ net show interface
State  Name  Spd  MTU    Mode          LLDP  Summary
-----  ----  ---  -----  ------------  ----  -----------------------
UP     lo    N/A  65536  Loopback            IP: 127.0.0.1/8
       lo                                    IP: ::1/128
UP     eth0  1G   1500   Mgmt                Master: mgmt(UP)
       eth0                                  IP: 10.0.61.15/24(DHCP)
UP     swp1  1G   9216   Interface/L3        IP: 192.168.56.61/24
UP     mgmt  N/A  65575  VRF                 IP: 127.0.0.1/8
       mgmt                                  IP: ::1/128
