04. 전산응용건축기능사 필기 - 건축구조

아래 이미지 및 설명자료 등 은 순수하게 개인적인 공부를 위하여 일반 개인, 사업자 등의 게시물을 일부 복제한 경우로 혹시나 저작권의 침해가 있다고 판단되시는 경우 글을 남겨 주시면 바로 삭제하겠습니다.



건축구조

재료	시공방식	구성방식	비고
목구조	건식	가구식(조립식)
철근	건식	가구식(조립식)
벽돌구조	습식	조적식
블록구조	습식	조적식
철근콘크리트(RC)	습식	일체식	라멘구조(Rahmen) 구조, 부재간 강접합
철골철근콘크리트(SRC)	습식	일체식	라멘구조(Rahmen) 구조, 부재간 강접합



• Precast Concrete(PC구조) : 부재 자체의 품질은 우수하나 접합부가 일체화 되지 않는다)

건축구조의 분류

• 건축의 구조 https://m.blog.naver.com/syntheticwood/221389396971

건축구조



• 조적 : 벽돌, 자연석, 다듬돌, 블록 등을 쌓아 올려서 건축물을 짓는 것.



• 켄틸레버, 캔틸래버, 내민보, 돌출보, 단순지지보



• 단순보 : 한 단의 힌지지점, 타단이 롤러지점으로 구성된 가장 기본이 되는 보 (단순보, 외팔보, 돌출보, 양단고정보, 연속보)



건축구조의 분류

• 출처 : https://m.blog.naver.com/houseport2020/222096257449

RC、SRC、S、목조는 뭐가 다를까??



철근콘크리트 RC구조（Reinforced Concrete）	철골철근콘크리트 SRC구조（Steel Reinforced Concrete）	철골구조 ・S구조（Steel）​



• 철근의 피복두께

• 철근의 지름

• CFT기둥 ( Concrete Filled Steel Tube) 광관에 고강도 콘크리트를 충진시킨 광관기둥 구조
• http://cns0033.com/pc/s02/sub0211.html

:: CNS이엔지(주)



사각 및 원형강관에 상부에서 직접 콘크리트를 충진(타설)하여 기둥크기를 줄이고 시공성을 높이는 조립 CFT 기둥구조로, 지진에 취약한 필로티 건출물에 최적의 대안이 될수 있는 공법





겹칩이음	이음끼리 겹쳐서 결손	D35 이상 철근은 겹침이음 을 안한다. (34.9mm -> 3.5cm)
가스압점 이음	이음 + 이음 가스 결손
용적이음	이음 + 이음 용적 결손
기계식 이음	이름(숫놈) + 이음(압놈) 돌려서 이음후 커플러로 결손



• 띠철근

띠철근의 간격 - 아래의 셋 중에 가장 작은 값 - 기둥 주근 지름의 16배 이하 - 띠철근 지름의 48배 이하 - 기둥 단면의 최소 폭 이



• 철근(기둥, 클립앵글, 윙플레이트,사이트앵글,베이스플레이트,앵커볼트)

	강구조 접합부  (출처) https://archi-material.tistory.com/16
리브와 앵글플레이트(2개 리브가 조압하여 앵글플레이트)



• 보 및 기둥(Columm) key

구분	단면적	보의 주근	기둥두께
철근콘크리트 기둥	600㎤		20cm 이상 (한변의길이)	(수평) 띠철근 간격 : 4cm 이상 철근지름 : 1.5배 이상	(수직) 기둥 주근 지름의 16배 이하 띠철근지름의 48배 이하 기둥 단면의 최소 폭 이하
철근콘크리트 보 큰보(Girder): 기둥과기둥을 연결 작은보(Beam):보와보를 연결		D13이상		(위)    인장측 배근 (아래) 압축측 배근 (위/아래 배근) 복근보 (휘는 위치 : 스펜(안목길이) 1/4에  보의 높이 - 기둥 span 사이 1/10~1/12	늑근 사용(스트럽) -설치간격 : 600mm 이하 -늑근끝 135도로 꺽음 -늑근은 양단부에 많이설치
슬래브				단변(lx) : 주근 장변(ly) : 부근(배력근)	1방향 : ly/lx  > 2  : 5/2 = 2.5 > 2 2방향 : ly/lx  ≤ 2  : 3/2 = 1.5 ≤ 2
플랫슬래브(=무량판) =보가 없고 기둥만			30cm 이상 (한변의 길이) 기둥 폭은 층높이의 1/15 이상
내력벽 = 보, 기둥도 없다		D10이상	25cm 이상일경우 복근 배근	수직쪽(안쪽) 수평쪽(바깥쪽)
트러스보				스펜이 15m 넘거나 보의 춤이 1m이	거세(Gusset) 플레이트
데크플레이트 (경량콘크리트 슬래브)					스터드볼트(Stud Bolt)





• 철근콘크리트 내력벽의 두께가 250mm 이상일 때 복근을 배근한다.
• 복근 : 철근콘크리트 구조물에서 압축측과 인장측에 배치하는 철근

• 각각 철근의 이음위치는 다른위치에 하는 것이 좋다

(출처) https://next-rebar.tistory.com/17



• 철근의 이음

• 신축이음장치의 종류 https://a.eeliassi.com/127

신축이음 - 정의, 재료, 이음 장치, 종류, 지진



• 신축이음의 용도 : 구조물은 온도변화에 따라 변형이 일어남, 그 변화는 팽창, 수축, 휨, 크리프 등 이러한 변화를 대비하기 위해서 신축량을 흡수하는 장치가 신축 이음 (기존 건물과의 접합부, 저층의 긴 건물과 고층 건물의 접속 부분, 복잡한 평면부분의 교차 부분, 대규모 바닥판의 크랙을 방지)



벽돌구조

• 기본벽돌 190mm x 90mm x 57mm

• 벽돌쌓기 : 1.0B 쌓기  1.5B 쌓

• 벽돌구조 190x90x57  길이(190), 마구리(90)
• 내화벽돌 230x114x65
• 이오토막, 반토막, 칠오토막, 반절, 반반절

• 벽돌의 공간쌓기

• 긴결철물



벽돌 아치 구조

• 본아치 : 아치벽돌을 사다리꼴 모양으로 특별히 주문 제작하여 쓴것
• 쐐기모양 : 윗부분은 넓고 밑부분은 좁은것

아치구조

• 아치는 구부러진 곡선구조, 포물선 구조, 압축하중만 발생
• 아치의 하단 단변은 크게하여 하부에 발생하는 추력에 저항
• https://minmino.tistory.com/26

아치다리와 도형 (수학개념원리)😍

• https://next-archi.tistory.com/16

아치(Arch)와 볼트(Vault)

• 이맛돌, 홍예석





• 조적의 벽돌쌓은 막힌줄눈, 통줄

• 나라별 벽돌쌓기   영 네(화원) 프(불식) 미

영국식 쌓게	네델란드식 쌓기(화란식 쌓기)
프랑스식 쌓게	미국식 쌓기



• 벽돌쌓기 https://uujj.co.kr/bbs/board.php?bo_table=culture&wr_id=75&device=pc

전원주택이 있는 월간 전원속의 내집



• 영롱 쌓기 (벽돌 벽에 사각형 십자형 구멍을 내어 쌓는 방식)



• 블록조 테두리보

블록조의 테두리보	조적식 돌쌓기(인방돌) /
개구부 인방보 위 벽(수벽) / 개구부 아래 화단



• 벽돌 줄눈

돌쌓기 구조



• 돌종류





• 석재(돌) 층쌓기

바른층쌓기
허튼층쌓기 막쌓기		네모돌을 수평줄눈이 부분적으로만 연속되게 쌓고, 일부 상하 세로줄준이 통하게 쌓는 방식
층지어쌓기		수평줄눈이 일직선으로 연속되게



• 보강콘크리트블록조
• 보강블럭구조 : 빈 블록을 벽돌과 같이 쌓아올리는 말함(구조 시공 간단, 대량 생산이 용이)
• 내력벽의 벽량은 최소 15cm/제곱미터 이상으로 한다.
• https://m.blog.naver.com/syntheticwood/221409032961

블록구조



조적식  (블록에 모르타르로 붙여 내력벽 또는 장막벽으로 사용)	보강블록조	블록 장막벽 (하중지지 능력없이 자립으로 철골조 또는 철근콘크리트조의칸막이)	거푸집블록조



• 불록구조

• 조적벽 테두리 보



• 조적식 돌쌓기(창대돌)

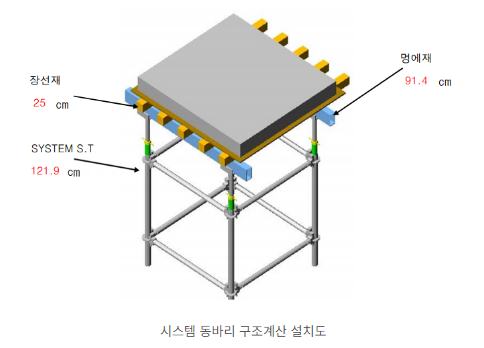

• 가설제(시스템 동바리)

• 간격제(스페이서), 격리제(세퍼레이터)
• https://m.blog.naver.com/minjoo9318/221468573361

긴결재, 격리재, 간격재, 박리제가 뭐냐고요??



간격제 스페이서		철근과 거푸집 거리 유지 피복두께를 일정하게
격리제 세퍼레이터		거푸집과 거푸집 사이 공간을 확보 벽두께를 일정하게



• 판보, 플랜지, 웨브, 커버 플레이트, 스터프너
• 커버플레이트 : 플랜지의 휨내력을 보강
• 스터프너 : 웨브의 좌굴방

• 보의 종류



• 주간대(중앙부,중간대) , 주열대



• 슬라브, 기동, 벽,

• 보와 기둥

• 스틸하우스 스틸스터드
• 벽체가 얇아 결로현상 발생, 단열떨어짐, 공사기간 짧고 자재 낭비적음,

• 토대





• 벽구조 https://blog.naver.com/yesad2023/223482892226

[건축시공] 내력벽 장막벽 중공벽 | 벽돌구조 벽식구조 종류 및 특성



내력벽 Bearing Wall
비내력벽
장막벽 Curtain Wall		장막벽이란 구조 내력을 기대하지 않는 공간 구분을 위해 설치된 칸막이벽을 말합니다. 비내력벽 또는 칸막이벽으로 불리는 장막벽은 영어로 커튼월.
중공 Hollow Wall		중공벽이랑 방습, 방음, 방열 등을 위해 중간에 공간을 둔 벽을 말합니다. 벽이 두 겹으로 분리되어 그 사이에 공기층을 가져 단열 효과가 높은 벽



• 내력벽 (대린벽, 부축벽)



• 내력벽과 비내력벽

• 부축벽 / 버트러스 횡력을 지지하기 위해 만든

• (버트레스, 부축벽) 주로 고딕건물이나 교회에서 볼수 있다.



• 기둥 접합부



• 격자기둥 :

격자기둥	래티스기둥

https://blog.naver.com/kks9318/220310854876



• 스터드 볼트(Stud Bolt, 전단 연결재)
• 스터드볼트 : 철골조 및 SRC조에서 슬래브와 보의 일체 거둥을 위한 연결재
• 보와 테크플레이트를 연결





• 일방향 슬래브 vs 이방향 슬래브
• 장면 - 단변 : 2
• 단변 - 장변 : 1/2

• 슬래브의 종류 https://next-archi.tistory.com/20

슬래브의 종류



일방향슬래브
플랫슬래브			무량판 구조 (보가없이 슬라브와 기둥을 보강한 구조) 층고를 낮게해도 천장고 유지가능, 슬래브 무거워 건물 무거워짐
플랫플레이트			무량판 구조 (보가없이 슬라브와 기둥을 보강한 구조) 층고를 낮게해도 천장고 유지가능, 슬래브 무거워 건물 무거워짐
와플슬래브			양방향으로 하중 전달 슬래브 두께 줄일수 있음 공사비 증가



• 커튼월 구조



• 되물매 vs 된물매



• 목구조

• 목제의 이음방식

목재의 이음.pdf

0.74MB



철근 콘크리트 구조



• 중력 vs 횡력

• 좌굴 (횡력)

• 휨좌굴, 비틀림 좌굴, 국부 좌굴

• 컬럼쇼트닝 (출처) https://www.gigumi.com/339

기둥축소(Column Shortening) 현상





• 단면력(Section Force) : 부재의 가상 절단면에 작용하는 내력의 총칭
• 축(방향력) : Axial Force / 전단력(Shear Force) / 휨모멘트(Bending Monent)





• 인장력(Tension) 및 압축력(Compression) 응력, 전단력

응력	인장력 및 압축력



• 구조물의 지점과 절점
• https://next-archi.tistory.com/57

구조물의 지점과 절점

• 이동단 : 상-하 고정 / 좌-우 자유
• 회전단 : 좌-우 움직이지 못하게 고정 (나무를 보면 못의 중심으로 회선 가능)
• 고정단 : 강접합

이동단	회전단	고정단





• 콘크리트 운반과 타설

콘크리트 운반 (믹서 트럭)	콘크리트 호퍼(Hopper) - 콘크리트를 담아 타워 크레인으로 주로 운반하는 용
콘크리트 펌프카(타설)	콘프리트 분배기(타설) - 콘크리트 펌프카가 직접 타설이 불가한 경



• 벽의 구조

• 보





• 비구조부



• 콘크리트의 균열 : 크리프(Creep) 블리딩(Bleeding) 레이던스

크리프(creep) 크	블리딩(Bleeding)	콘크리트 레이턴스
콘크리트 구조물이 하중의 증가 없이도 시간이 지나면 변형(갈라짐)이 증가 하는 현상	굳지 않은 콘크리트의 성질인 블리등은 콘크리트가 덜 굳은 상태에서 재료가 불리되면서 그 속의 물이 표면으로 올라오는 현상, 블리딩 현상으로 표면에 백색가루가 생기는 것을 레이턴스라고  - AE혼화제를 사용하여 블리딩을 감소  o 타일시공 후 압착이 충분하지 않은 경우 마감재 등이 떨어져 나가는 현상은 박리현상	콘크리트 양산시 발생하는 내부의 미세한 물질이 부상하여 경화된 후 표면에 형성되는 막 (레이던스는 양생과정에서 문제의 일종으로 블리딩이 원인인 경우가 많다)

• 액상화 현상 https://m.blog.naver.com/cnt_reporter/221212750504

[지진 액상화]땅이 진흙이 된다고? 지진 액상화!



• 기둥 거푸집(컬럼밴드)

• 거푸집 종류
• (출처) https://juding.tistory.com/entry/%EA%B1%B0%ED%91%B8%EC%A7%91%EC%9D%98-%EC%A2%85%EB%A5%98

거푸집의 종류





갱폼(Gang Form)		부재의 조립 및 해체를 반복하지 않고 단순화하여 대형 패널로 설치 해제가 가능한 거푸집
유로(Euro Form)		다양한 형태의 벽 구조물에 사용되며, 여러 종류의 판넬을 조합하여 어떠한 형태의 벽구조물에도 손 쉽게 사용 가능하도록 설계되어 있습니다.
와플		거푸집 모양이 격자, 작은 보가 없이 큰 공간을 확보하기 위한 무량판 구조 직교구조
터널		벽과 바닥의 콘크리트 타설을 한번에 가능하게 하기 위해 벽체용 거푸집과 슬래브 거푸집을 일체로 제작

• 철근 콘크리트 구조 (배근)  늑근 을 사용하는 이유 : 보의 전단 저향력을 증가하기 위해서
• 늑근(스트럽) 전단보강
• 띠철근(띠근) : 좌굴방지

• 온도철근 vs 배력철근  https://m.blog.naver.com/78dydxo/221987086734

온도철근, 배력철근, 표피철근 [구조 및 시공 기본내용]

온도철근	온도변화와 콘크리트 수축에 의한 균열을 줄이기 위해 배근하는 보강철근
배력철근	하중을 분산시키거나 균을을 제어할 목적의 보조철근(=부근)





• 기초

https://m.blog.naver.com/sallanha/222029367335

• 지정
• 1) 보통지정 : 모래지정, 자갈지정, 잡석지정
• 2) 말뚝지정 : 나무말뚝, 기성콘크리트 말뚝, 제자리 콘크리트 말뚝, 프리팩트 콘크리트 말뚝
• 3) 깊은지정 : 우물통 공법, 케이슨 공법

https://m.blog.naver.com/hejinseo/220770238414

3강 _ 기초구조 1 / 기초의 종류 / 대지 지반조사 / 지반 개량



• 지반조사

회전식보링	충격식보링	수세식보링	탄성파식지하탐사



• 부동침하 출처 :  https://www.gigumi.com/275

히빙(heaving), 보일링(boiling), 파이핑(piping) 현상

히빙	보일링	파이핑	언더피닝
흙이 침하(무너짐)	흙기 끓어 오르는것	흙에 구멍이 나서 물이 샘	기존 구조물하부 보강



• 백화현상



• 정착길이

• 늑근 vs 띄철근



• 철근 콘크리트 개념

철근콘트리트재료.pdf

0.36MB



• 철근콘크리트 선팽창 계수

다운로드



• 헌치



• 초고층 건물에 사용하는 구조 : 아웃리거, 튜브, 가세시스템, 벨트트러스





• 서울롯데타워 https://www.newsis.com/view/NISX20160913_0014385080

123층 롯데월드타워, 버틸 수 있는 지진 규모는?





• TMCP강 아래출처 :  http://product.posco.com/ (포스코 홈페이지)



• 박판, 중판, 후판, 극후판



• 강재의 종류 https://blog.naver.com/PostView.nhn?blogId=winsmile&logNo=30141126927

강재의 특성 및 종류(SS재 및 SM재)



• 프리팩트 콘크리트 https://www.gigumi.com/302

프리팩트(Pre-Packed) 콘크리트 말뚝공법



프리팩트 콘크리트		미리 거푸집 속에 특정한 입도를 가지는 굵은 골재를 채워넣고 그 간극에 모르타를를 주입하여 만든콘크리트
프리캐스트 콘크리트		미리 짜 맞춘 구조, 대량생산 가능 공기시간 단축 조립식건물
프리스트레스 콘크리트		강성을 증대하기 위해 미리 인장을 작용시
프리텐션  콘크리트	긴장재에 먼저 인장력을 준 뒤 콘크리트를 치고 콘크리트가 굳은 다음 긴장재와 콘크리트와의 부착에 의해서 먼저 생성된 인장력을 콘크리트에 전달하여 프리스트레스를 주는 공법.



• 프리스트레스트구조(Pre-stressed) 강성을 증대시키기 위해 강선에 미리 인장을 작용시킴
• 프리스트레스트(Prestressed) 콘크리트구조는 콘크리트에 미리(Pre) 응력이 발생하도록(Stressed) 처리한 구조를 말합니다.



레디믹스트  콘크리트(레미콘)	프리캐스트 콘크리트	레진 콘크리트 레진 콘크리트: 충분히 건조된 골재에 불포화 폴리에스테르 수지, 에폭시 수지, 폴리우레탄 따위의 열경화성 수지를 혼합하여 만든 콘크리트

• 철골의 용접

리벳접합	볼트접합	고력-볼트접합	용접접합



엔드탭	뒷댐재	스캘럽



• 용접이음 https://mechengineering.tistory.com/282

용접 이음의 종류 및 용접 기호 표시법 (KS B 0052)

• 용접의 자세  (메탈터치)



• 용접결함

언더컷 (Undercut)	용접상부에 모재가 녹아 용착금속이 채워지지 않고 흠으로 남아있는 부분
오버랩 (Overlap)	용착금속이 용접상부의 모재와 융합되지 않고 단순히 얹혀진 부분
블로홀 (Blow Hole)	용융금속이 응고할때 방출되어어야 할 가스가 남아서 생긴 작은 구명(기공)
피트 (pit)	모재 표면의 화학성분 불량 등으로 용접부의 바깥 면에 나타나는 작고 오목한 구멍
슬래그 혼입	타다 남은 불연성의 광물질이 용융금속에 혼입되어 강도를 악화시킴
용입불량	모재가 녹지 않아 용착금융이 채워지지 않고 흠으로 남아있는 부분
균열 (Creak)	용착금속이 냉각 후 실 모양의 균열이 형성되어 있는 상태



• 3-8 녹막이 칠 3-9 내화피복 (메탈라스)

방청(광명단) 페인트	메탈라스

• 3-9. 내화피복 https://www.gigumi.com/318#google_vignette

철골 내화피복의 종류

습식공법	타설공법	철골주위 콘크리트로 타설
	뿜칠공법	강재 표면에 접착제를 도포한 후 질석, 암면 등 내화재를 도포
	미장공법	철골에 메탈라스 용접철망을 부착하여 단열 모르타르로 미장
건식공법	성형판 붙임공법	경량으로 내화 단열성이 좋아 각종 성형판을 철골 위에 붙이는 공법



목재구조



• 건국대학교  교육자료

00.건축일반구조_건국대학교.pdf

9.54MB



• 건축구조 (중도리, 처마로디, 왕대공, 빗대공, ㅅ자보, 귀잡이보, 가새, 버팀대, 처마도리)



• 목재 각부 구조

왕대공 지붕틀	절충식 지붕틀 - 비교적 단순 소규모
박공지붕, 박공널
사끼래, 처마도리, 평보, 깔도리	서까래, 처마도리, 평보, 깔도리, 왕대공, 중도리
버팀대	추녀, 평고대
평고대 단면	평고대 평면



• 목재 보강철물

• 목재 각부 구조 (기둥)

기초, 토대, 층도리, 기둥	멍에
토대, 또는 층도리	꿸대, 기둥, 샛기둥,
통재기둥, 평기둥, 샛기둥	심벽, 평벽  / 심벽 : 벽이 깊어지는 형태
기둥(흘림기둥)	귀잡이보



• 기둥 및 다락기둥

고주	평기둥보다 키가 큰 기둥
누주	다락기둥 - 누각의 밑부분, 윗부분
찰주	목조탑 건물 내부 중심에 설치되는 기둥





• 문

https://m.blog.naver.com/kks9318/220394220473

양판문(한장)	플러시문(합판문 Flush Door)

• 마루구조

1층마루	납작마루	마루널 장선 멍애 콘크리트 바닥
	동바리마루	마루널 장선 멍애 동바리 콘크리트 바닥
2층마루	홑마루	마루널 장선 층도리
	보마루	마루널 장선 층보 층도리
	짠마루	마루널 장선 큰보+작은보 층도리

• 목재 용어

상량	우미량



• 반자 : 일반적으로 천장을 의미

https://yongjininterior.com/entry/%EC%9A%A9%EC%96%B4%EB%B0%98%EC%9E%90%ED%8B%80-%EB%B0%98%EC%9E%90%ED%8B%80%EB%B0%9B%EC%9D%B4-%EB%B0%98%EC%9E%90%EB%84%90-%EB%8B%AC%EB%8C%80-%EB%8B%AC%EB%8C%80%EB%B0%9B%EC%9D%B4

[용어]반자틀, 반자틀받이, 반자널, 달대, 달대받이

• 반자틀 : 평균 45cm, 반자틀받이 90cm

• 목재의 접합  https://trillionbro.tistory.com/9

[전통건축] 전통 목조건축에 대하여 -1

• 장부 : 한 부재의 구멍에 끼울수 있도록 다른 부재의 끝을 가늘고 길게 만든 부분
• 주먹장 : 끝이 넓고 안으로 갈수록 좁게 된 장부
• 산지 : 나무못

이음	길이방향 혹은 평행으로 연결
맞춤	부재가 직교하거나 일정한 각도를 이루면서 접합
사개맞춤	기둥 상부에 + 자 홈을 파고 횡방향 부재끼리 반턱 맞춤후 기둥 상부 + 자 홈에 장부맞춤



• 맞춤



• 목재의 이음  https://woosanjeongsa.tistory.com/6360141

단양한옥학교 - 4주차 주먹장부맞춤, 삼분턱 맞춤, 엇걸이 산지 이음

• 이음, 산지, 엇걸이 산지이음, 사개연귀맞춤, 결이음, 맞댄이음, 엇걸이 이음

이음	산지	엇걸이 산지이음(나무못)



• 목재의 접합

• 듀벨 접합

• 반자
• 지붕 밑이나 위층 바닥 밑을 편병하게 하여 치장한 각 방의 윗면

달반자
우물반자 (구성반자)
제물반자
경량철골 천장틀



• 침엽수와 활엽수 https://blog.naver.com/ala6479/10149454943

침엽수 (인장강도 큼)		소나무, 전나무 낙엽송, 잣나무, 삼나무  (잎이 바늘모양)	목질이 연해서 연목재라고도 하며 나뭇결이 곧고 질겨서 건축이나 토목 시설의 구조재
활엽수 (인장강도 작음)		느티나무, 단풍나무, 오동나무, 참나무, 밤나무, 동백나무, 아카시아나무 (잎이 넓적)	활엽수는 잎이 넓적하고 섬유 세포의 길이가 짧고 얇습니다. 활엽수의 목질은 단단해서 경목재라고 하며 특히 무늬가 아름다워 가구 또는 건축물의 내장재로 많이 쓰이고 있습니다.

침엽수 (무공재)	활엽수에 비해 진화전도가 느리기 때문에 비교적 구성세포의 종류와 형태가 단순
활엽수 (유공재)	침엽수보다 진화, 세포조직 다양 (도관)

침엽수	소나무	전나무	낙엽송	잣나무	삼나무
활엽수	느티나무	단풍나무	오동나무	참나무	밤나무	동백나무	아카시아



구조시스템의 이해



• 라멘구조 vs 벽식구조

라멘식 (긴 수명 아파트)	벽식(기존 일반적 아파트)	아치구조(하단단면을 크게함)

• 벽식구조 : 보와 기둥 대신 슬래브와 벽(평면적인 구조체)이 일체가 되도록 한 구조, 기둥과 보과 없이 평면적인 구조체면



• 아파트 바닥 구조



• 절판구조





셀구조	막구조
골조막구조	공기막구조
현수막구조	레티스 구조(돔)
멤브레인구조	돔구조(압축력만 발생)



• 막구조 // 입체트러스

서귀포월드컵경기장	상암동월드컵경기장
인천월드컵경기장	수원월드컵경기장(스페이스 프레임)

• 실린더 쉘 구조 / 돔쉘 구조



• 트러스 구조와 종류 (하우트러스, 프라트트러스,와렌트러스,비렌틸트러스,비렌딜트러스,)

프라드트러스=플랫트러스	비렌틸트러스(수직으로만 연결된것)



• 트러스 보 기타



• 현수교 및 사장교 타이바, 인장링

교량종류	타이바, 고정구조	서브펜션케이블(suspension Cable) (자전거 브레이크 선)





• 지붕 및 홈통(모임지붕, 합각지붕,박공지붕)



• 처마홈통구조



모임홈통(장식홈통)	처마홈통	지붕골홈	깔대기홈



• 드라이에어리어(Dry Area)
• https://m.blog.naver.com/leeandarchi/221411574668

채광과 바람이 드는 지하층, 썬큰가든과 드라이에어리어





• 테라스, 베란다, 발코니, 필로티
• https://www.ftoday.co.kr/news/articleView.html?idxno=308485

[컨텍] ‘베란다·발코니·테라스’ 차이를 아세요?



발코니	건물 외벽에 추가로 설치하는 공간
베란다	아래층 지붕의 남는 공간,
테라스	정원의 일부를 높게 쌓아 올린 것, 거실 및 주바오가 연결 공간, 주로 1층에 만들어짐
필로티	1층이 주차장인 건물



(필로티)
