01. 전산응용건축기능사 필기 - 건축제도



아래 이미지 및 설정자료 등 은 순수하게 개인적인 공부를 위하여 일반 개인, 사업자 등의 게시물을 일부 복제한 경우로 혹시나 저작권의 침해가 있다고 판단되시는 경우 글을 남겨 주시면 바로 삭제하겠습니다.



제도규약



켄트지	트레이싱 (투명성이 높은 종이)	트레팔지 (비닐 재질로 물과 기름에 강함, 빛 반사시켜주는 용지로도 사용)



• 제도 용지
• 가로:세로 √2:1 (긴부분이 √2)  (큰)도면을 접을때는 A4기준으로 접음





• 묘사기법

단선에의한묘사	선의 종류와 굵기에 따라 단면선, 윤곽선, 모서리선, 재료와 변화선 등을 묘사가 가능, 선의 굴기에 유의해야 하며, 명확한 선이 되도록 주의한다. 굵은 선을 윤곽선을 강하게 묘사하면 공간상의 입체를 돋보이게 하는 효과를 나타낸다.
여러선에의한묘사	선의 간격에 변화를 주어 면과 입체를 표현, 평면을 같은 간격의 선으로 묘사하여 선의 간격을 달리하면 곡면을 나타낸다.
단선과명암에의한묘사	선의로 공간을 한정시키고 명암을 음영을 넣는 방법, 일반적으로 그림자는 표면의 그늘보다 어둡게 묘사한다.
점에의한묘사	여러 점으로 입체 면이나 형태를 나타내고자 할때에는 각 면의 명암차이를 표연하고 점을 촘촘하게 찍거나 느슨하게 형태의 변화를 준다.



• 도면의 테두리선
• https://m.cafe.daum.net/sulchango/AtJ/93

테두리선(도면의 윤곽)의 간격 변경

• 투시도

• 투시도 : 보이는 대로 / 투상도 : 상상에 의한

1점투시도	2점투시도
3점투시도	투시도



• 등각투상도(Isometric)
• https://brunch.co.kr/@jhcolour/303

https://brunch.co.kr/@jhcolour/303







https://blog.naver.com/metalzon79/220265093420



https://sky3221205.tistory.com/437

• 창도면 https://archi-material.tistory.com/22

창호의 종류

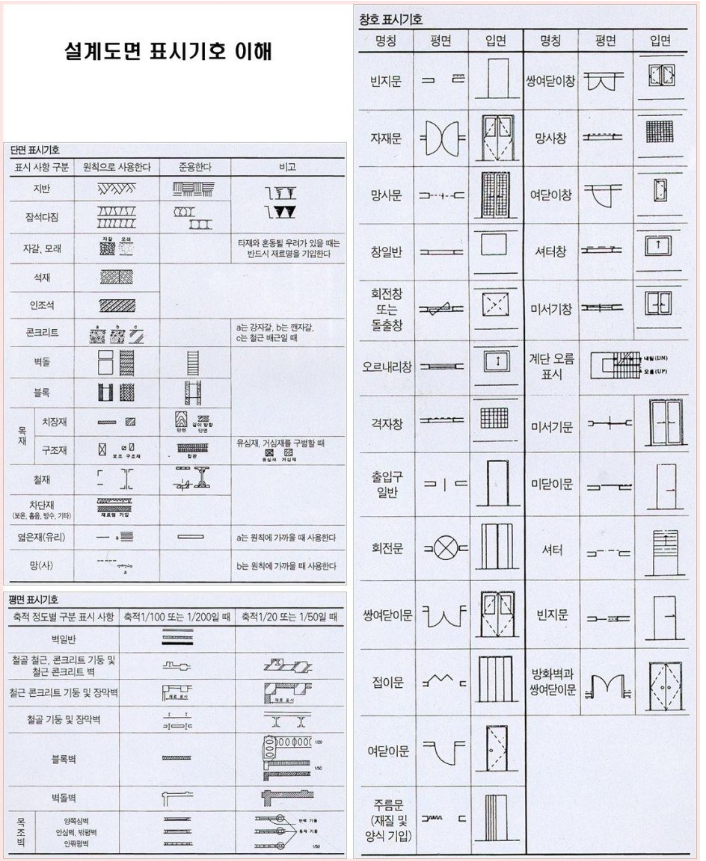

• 설계도면 표시기호



• 석재의 재표 기호(단면용)



• 창호의 종류



• 평면기호



여닫이
미닫이
미서기



• 평면기호 ii



• 이형철근(D) vs 원형철근(Φ)
• 이형철근 직경이 13mm 이고 배근 간격이 150mm 일때 도면 표시범
• 배근 : 콘크리트 내부에 철근을 배치하는것
• D13@150

• 선의 종류

• 선의 용도
• 외형선, 단면선 > 기준선, 절단선, 숨은선, 경계선, 가상선 > 중심선, 치수선, 치수보조선, 지시선, 해칭선
• 중심선 : 가는 1점 쇄선 :
• 실선, 파선, 일점쇄선, 이점쇄선, 치수선, 단면선, 외형선, 파단선, 치수선, 지시선, 해칭선, 숨은선, 중심선, 절단선, 경계선, 기준선, 가상선, 대지경계



• (참고) 파단선

• 도면기호

• 평면 표시방식

• 투상 및 투영법 (평면도, 배면도, 좌측면도, 우측면도, 저면도, 정면도)

• 투상법의 이해



건축도면

• 출처 : https://m.blog.naver.com/gursoa/222527970888

한 번에 알아보는 건축 도면의 종류 총 정리!



• 건축설계 단계 (기획 - 설계 - 시공)

구분	내용		주체
기획(계획)	o 건축의 목적이나 의도를 고려하여 설계와 시공과정의 방향을 결정 o 구상도, 조직도/기능도, 동선도, 면적도표		건축주
설계	o 계획단계에서 고려한 내용을 바탕으로 세부사항을 결정하고 구조물의형태를 도면에 표현		건축가(설계자)
	기획설계 (기본설계)	설계자의 의도를 전달하기 위하여 설계도면과 시방서 작성 o 배치도, 평면도, 입면도, 단면도, 단면상세도, 전개도
설계	실시설계	시공에 필요한 도면 작성 o 구조평면도, 기초/기둥/벽/보/바닥판/일람표 도면, 골조도, 각부상세도, 전기설비계통도, 위생설비계통도, 냉난방설비계통보, 환기설비계통도,승강기설비계통보
시공	o 작성된 최적의 공사비와 기간 내에 안전하고 합리적은 건축 구조물 생산		건설공사(건설사)

계획 설계도	구상도, 조직도/기능도, 동선도, 면적도표
기본 설계도	배치도, 평면도, 입면도, 단면도, 단면상세도, 전개도
실시 설계도	구조평면도, 기초/기둥/벽/보/바닥판/일람표 도면, 골조도, 각부상세도, 전기설비계통도, 위생설비계통도, 냉난방설비계통보, 환기설비계통도,승강기설비계통보







• 평면도, 단면도, 입면도 (건축도면 기준)

평면도	입면도	단면도



• 배치도



• 투시도

• 평면도

• 점(0차원) -> 선(1차원) -> 면(2차원) -> 공간(3차원)





• 입면도 : 건축물의 외부에서 보는





• 전개도 : 건축물의 내부에서 보는(각 벽면을 그리는 입면도, 벽의 형상, 치수, 마감상태)

• 단면도

• 조감도

• 배근도(철근, 철골의 구조를 표시)





• 척도 : 축척, 실척, 배척

• 계단용어
• 디딜판, 계단참, 챌판, 난간(핸드레일), 논슬립



• 에스켈레이터 https://m.blog.naver.com/metalzon79/221366618470

에스컬레이터 관련 용어



• 인레트스위치 : 핸드레일과 스커트 사이에 끼임을 방지하기 위한 안전 브러쉬 인입구에 이물질 등이 빨려 들어갈경우 중단



• 지붕  경사도(물매) 조건 : 지붕의 재료와 기후에 영향을 줌
• 된물매 :  45도 각도 이상
• 되물매 : 45도 각도
• 평물매 : 45도 각도 이하



• 탑라이트





옴의 법칙

• https://javalab.org/ohms_law/
• 회로에 저항이 흐르는 전류(물)의 크기는 전압(수압)의 크기와 비례하고 저항(수류.배관)과는 반비례 한다
